由於採用了光電隔離技術,完全兩端RS-232設備的電器與地線迴路,使得一側的電信號變成光信號以後傳到另一方,再變回到電信號,從而保護通信設備免受電源地線迴路的干擾焊損壞,明顯提高了通信系統的可靠與穩定性。
●規範:符合EIA RS-232和CCITTV.24標準
●隔離器:DB9母頭,DB9公頭
●工作方式:異步、全雙工、全透明
●通訊速率:0~57600bps
●隔離電壓:7500V瞬間,2500V連續
●電源:從RS-232接口供電(TXD、RTS或DTR)
●工作環境:0~50度
●腳位說明
2、3接點:數據傳送與接收
7、8接點:RTS與CTS
4、1接點:DTR與DCD
6接點:DSR
5接點:GND
型號選擇:先了解RS-232系統使用了幾條信號線,然後選擇適應的型號來保護自己的RS-232通訊系統
連接方式:HXSP-158可以串接于原來RS-232系列的連接口之間,在任何一端均可,注意對資料終端設備的方向。
●連接方法:
RS232串口光電隔離器可以串接於原來RS-232系列接RS-232接口之間，在任何一端均可，注意TO DTE 方向。一般而言，PC用戶屬DIE設備，MC用戶屬DCE設備，但也不一定真正判斷設備是DIE，還應該從設備的RS-232接口的信號線入手。第2引腳發送輸出的是DIE，第2引腳接收輸入的是DCE。
應用領域:
廣泛應用於各種行業-銀行、鐵路、電力、郵局、行政機關
●UNIX等各種多用戶系統
●保護程控交換機，收銀機
●保護Modem ,路由器
●保護衛星接收機
●監控雲台

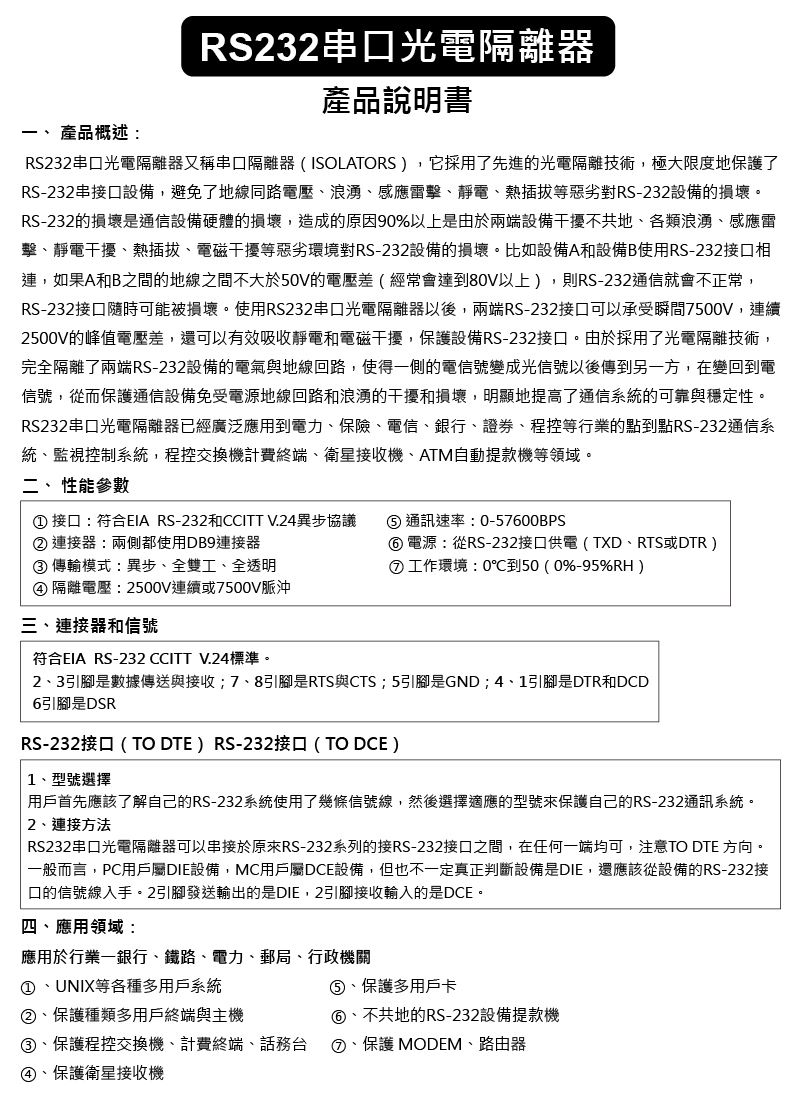

.jpg)
*所標示尺寸僅供參考，以交貨尺寸為準，如有尺寸要求請另行確認
